运放为理想运放,工作在线性负反馈区,供电足够,输出没有饱和。

一、反相放大电路图

基本接法:


其中:

Vin:输入电压

Rin:输入电阻

Rf:反馈电阻

反相端 “−” 通过Rin接输入,通过Rf接输出

同相端 “+” 接地

Vout:输出电压

反相端这个节点很关键,记作节点 A。它是“虚地”点,也是电流求和点。

二、理想运放的两个基本规则

规则一:虚断

理想运放输入阻抗无穷大,所以流入反相端和同相端的电流近似为 0:

也就是说,运放输入端几乎不吸收电流。

规则二:虚短

运放工作在线性负反馈状态时,两个输入端电压近似相等:


同相端接地:

所以反相端:


这就是“虚地”。反相端并没有真的接地,但电位近似为 0 V。

三、电路分析验证

1.确定同相端电位

同相端接地:


2.由虚短得到反相端电位


所以反相端节点 A 近似为 0V,即虚地。

3.计算输入电流

输入电压Vin通过Rin接到反相端,而反相端近似 0V,所以:


因为V_≈0 ,所以


这个电流从输入端经Rin流向反相端节点 A。

4.由虚断得到反相端不吸电流

理想运放反相端输入电流为 0:


所以从Rin流到节点 A 的电流,不能进入运放,只能继续流到反馈支路Rf。

对节点 A 列 KCL:


5.计算反馈电流

反馈电阻Rf接在反相端节点 A 和输出Vout之间。

设If为从节点 A 流向输出端的电流,则:


因为V_≈0:


所以:


6.联立电流关系

因为:


所以:


整理得到:


这就是反相放大电路的核心公式。

闭环电压增益为:


负号表示输出与输入反相,相位差 180°。

四、对应 3 点理解

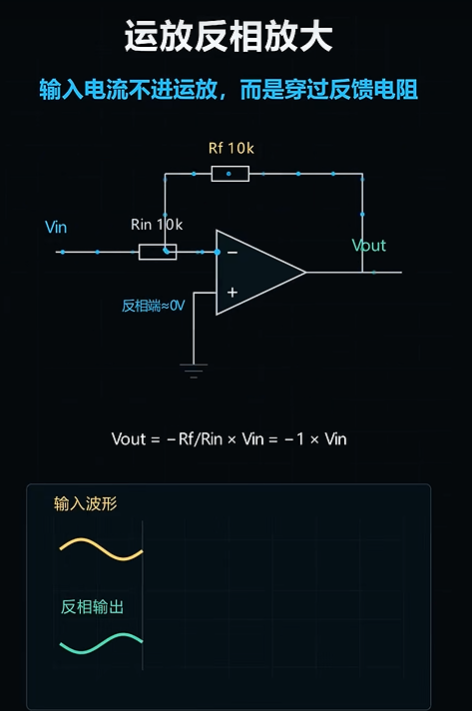

1.输入电流不进运放,而是穿过反馈电阻

输入电流:


由于反相端虚断:


所以:


输入电流经过Rin到虚地节点后,几乎全部流过Rf,而不是流进运放输入端。

如果Vin>0,电流方向大致为:

Vin→Rin→ 节点A→Rf→Vout

此时Vout为负,运放输出端吸收电流。

如果Vin<0,电流方向相反,输出为正。

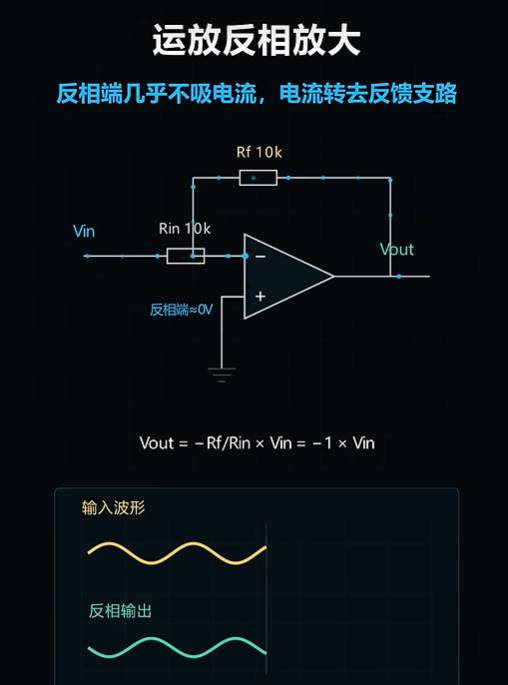

2.反相端几乎不吸收电流,电流转去反馈支路

反相端是“虚地”节点,也是“电流求和点”。

节点 A 的 KCL:


理想运放:


所以:


因此反相端几乎不吸收电流,输入电流被“转嫁”到反馈电阻Rf上。实际运放有输入偏置电流,但通常很小,很多场合可以忽略。

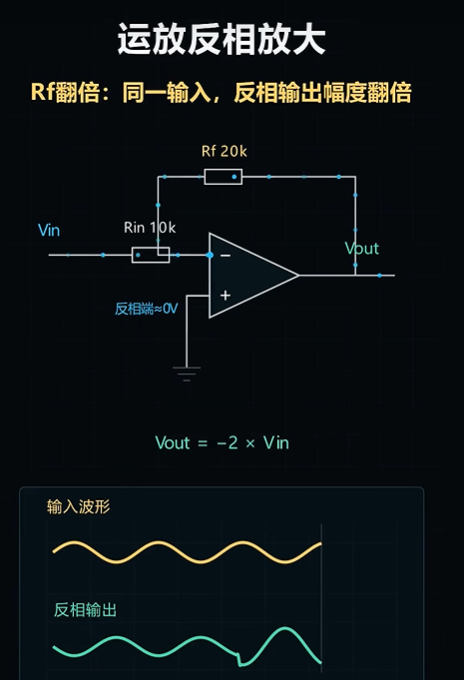

3.Rf翻倍,反相输出幅度翻倍

正确,前提是运放仍在线性区,没有饱和。

由公式:


如果Rin不变,Rf变为原来的 2 倍:


而原来:


所以:


输出幅度翻倍,但相位仍然反相。

例如:


则:


如果Rf改为 20KΩ:


幅度从 5 V 变成 10 V,确实翻倍。

但要注意:如果供电只有 ±8V,输出不可能到 -10V,会饱和削顶。


输入阻抗

由于反相端是虚地,输入阻抗近似为:


不是运放本身的输入阻抗。

输出阻抗

运放闭环输出阻抗很低,所以输出可以看作一个受控电压源。

增益带宽积

反相放大器的带宽与增益有关。近似有:


所以如果Rf翻倍,增益幅度翻倍,闭环带宽通常会减半。

实际运放不是理想器件,会有:

输入偏置电流

输入失调电压

有限开环增益

有限带宽

压摆率限制

噪声

高阻值Rf时,输入偏置电流和输入电容影响更明显,可能引起误差或不稳

定。

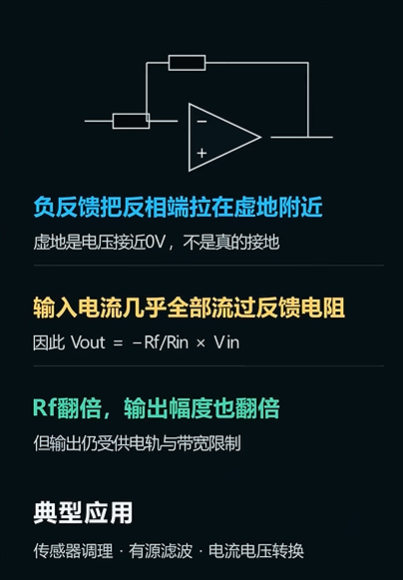

五、反相放大电路的核心可以压缩成三句话

同相端接地,反相端虚地: f4060d2e-c831-11f1-90a1-92fbcf53809c.png

反相端虚断,输入电流全部流过反馈电阻: f45da228-c831-11f1-90a1-92fbcf53809c.png

由 KCL 和欧姆定律:


得到:


所以(三句话):

输入电流不进运放,而是穿过反馈电阻;

反相端几乎不吸收电流,电流转去反馈支路;

Rf翻倍,反相输出幅度翻倍。

这就是反相放大电路最本质的工作过程。
