金属膜电阻失效分析：从1000Ω到17MΩ的真实案例，拆解7类失效模式与检测路径
摘要：金属膜电阻失效分析的核心，不是一上来就上设备，而是先用"阻值表现+外观+电路位置"做失效模式分流，再选择X-Ray、IV曲线、开封、SEM/EDS等手段验证。金属膜电阻比较常见的是阻值漂移（以增大为主）、开路、膜层损伤、端帽/引线接触不良、银迁移、硫化/氧化、机械与热应力损伤7类。本文以一起标称1000Ω、实测17MΩ的真实案例为主线，给出每类失效的"现象→机理→该做什么检测"，并说明厂商与整机厂两类读者拿到不良品后的第一步该怎么做。
一、一个反直觉的数字：标称1000Ω，实测17MΩ
在金属膜电阻的失效案例里，容易被误判的一类，是阻值大幅增大但并未开路。
广东省华南检测技术有限公司接触过一起典型样品：标称 1000Ω 的金属膜电阻，在整机端表现为电路偏置异常，拆下实测阻值约 17MΩ——是标称值的 1.7 万倍，但用万用表量仍然"有读数"，不是彻底开路。很多工程师第一反应是"过压烧的"，但后续分析推翻了这一假设。
这篇文章想解决的问题是：当你手里有一批阻值异常或开路的金属膜电阻，怎样用比较短的路径判断它到底是"用坏的"还是"做坏的"，以及下一步该做什么检测。 这对电阻生产厂商的质量/工艺工程师、整机厂的硬件与可靠性工程师，是两条不同但都绕不开的判断链。
二、先建立正确顺序：失效分析不是"设备堆叠"
金属膜电阻失效分析常见的低效做法，是样品一到就排队做 SEM/EDS。更合理的顺序是先分流、再验证：
1、看阻值表现：开路 / 阻值增大 / 阻值减小 / 阻值不稳定（随温度、电压、振动变化）；
2、看外观与位置：有无烧痕、变色、裂纹、涂层起泡；失效点在电路中承受的是什么应力（浪涌、持续功率、潮湿、硫化气氛、机械弯折）；
3、做无损检测：X-Ray 看内部引线、端帽、膜层有无异常；必要时测 IV 曲线看非线性；
4、做破坏性验证：开封、切片、SEM/EDS，确认膜层、端帽、引线的微观状态。
这个顺序的价值在于：大部分失效模式在第 1–2 步就能锁定方向，后两步是"证实"而不是"大海捞针"。 下面用真实案例走一遍。
三、案例复盘：1000Ω→17MΩ 的完整分析链路
样品背景：标称 1000Ω 金属膜电阻，整机端反馈偏置电路异常，拆下实测约 17MΩ，同批次其余样品阻值正常。

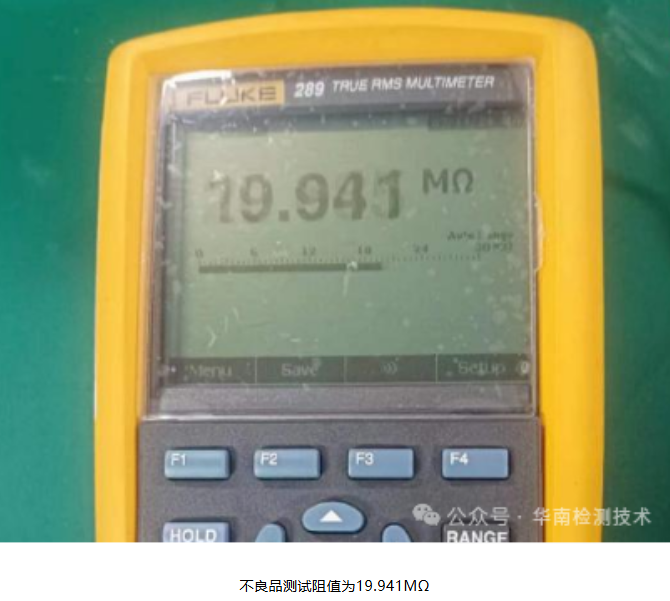

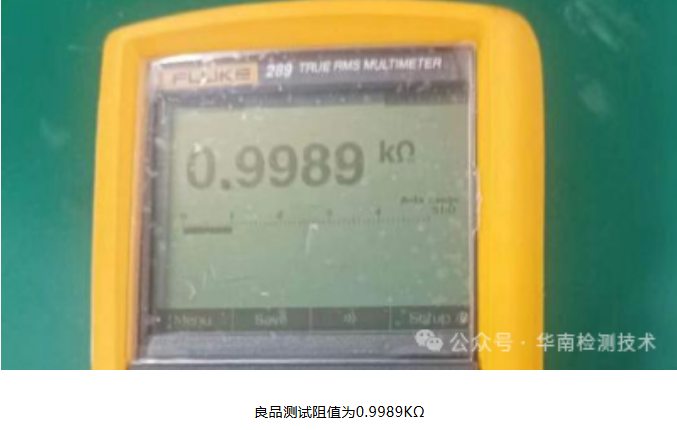

第 1 步：外观与阻值复核
外观无明显烧痕、无变色、涂层完整；复测阻值稳定在 17MΩ 量级，不是接触不良导致的跳动读数。→ 初步排除"外部过载烧毁"和"表笔接触问题"，指向膜层有效导电截面异常。

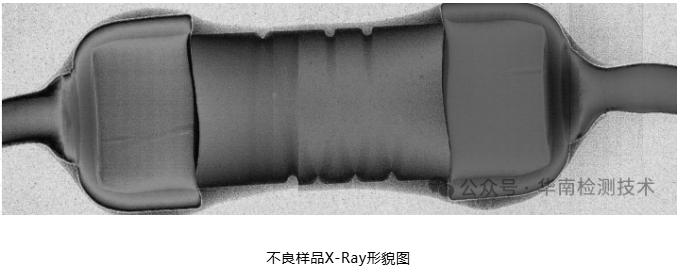

第 2 步：X-Ray 无损检查
重点看端帽与引线的连接、膜层区域有无明显断裂或异物。此例中端帽连接未见异常，把嫌疑进一步集中到膜层本体。

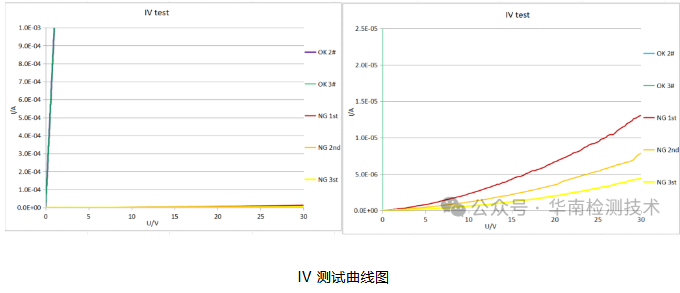

第 3 步：IV 曲线/电性验证
确认样品呈电阻性、非线性不明显，排除部分半导体化或界面势垒型异常，支持"导电通路变窄"的判断。

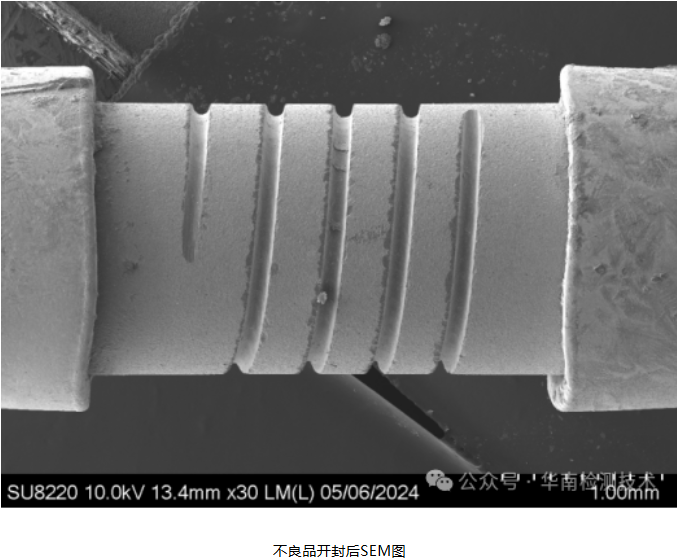

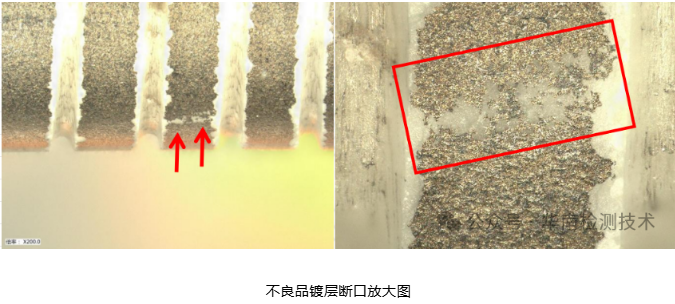

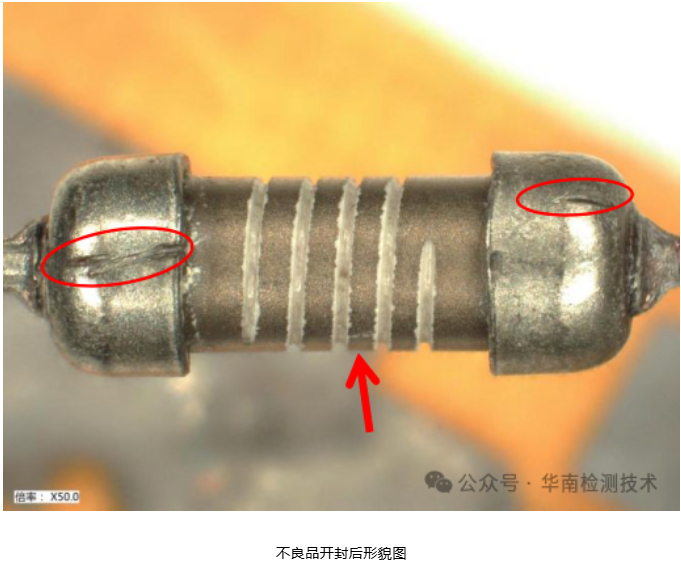

第 4 步：开封与显微观察
去除涂层后观察膜层与刻槽区域——这是金属膜电阻阻值异常关键的观察点。案例结论指向膜层/刻槽相关的工艺缺陷，导致有效导电截面大幅减小，从而表现为阻值数量级增大而非开路。

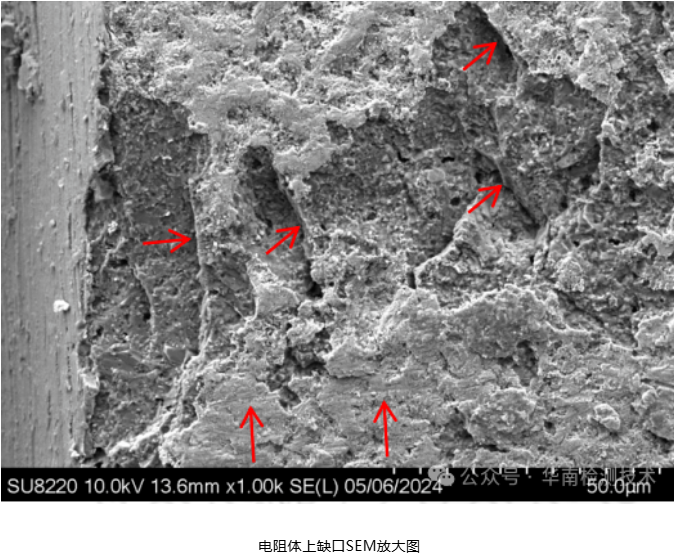

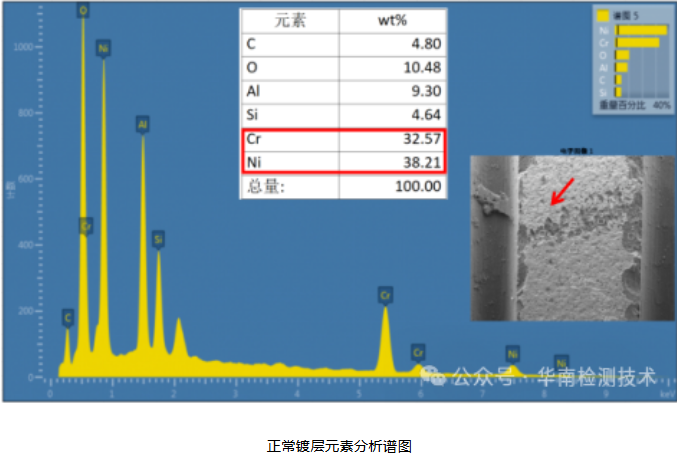

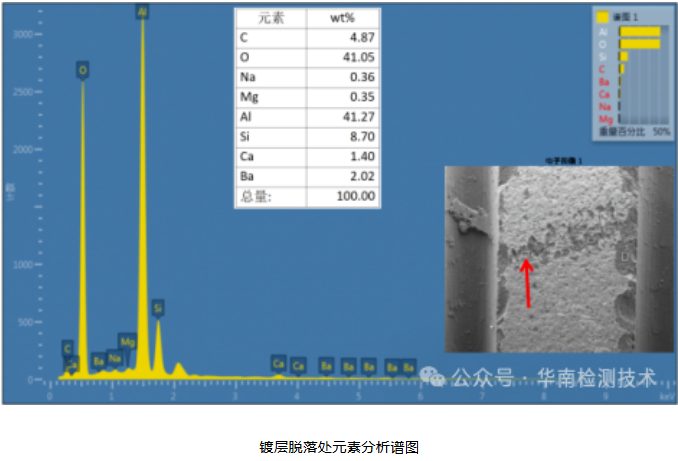

第 5 步：SEM/EDS 成分与形貌确认
对异常区域做形貌与元素分析，排除硫化、银迁移、污染等外部因素，支持工艺缺陷结论。
结论的意义：这起案例的价值不在于"测出了17MΩ"，而在于把责任方向从"使用端过压"纠正到了"生产端工艺"。对电阻厂商，这意味着工艺窗口与刻槽/膜层工序需要复核；对整机厂，这意味着来料批次一致性需要加一道阻值分布抽检。同一个结论，两类读者的动作完全不同——这也是失效分析报告必须写清"机理"而不只是"现象"的原因。
四、金属膜电阻7类核心失效模式速查表
下表是本文的信息密度核心，建议收藏。每一行都对应"看到什么→可能是什么→该做什么检测"。
| 样品编号 | 失效模式 | 典型现象 | 常见机理 | 检测手段 |
|---|---|---|---|---|
| 1 | 阻值漂移（增大为主） | 阻值超差但未开路，常为数量级增大 | 膜层有效截面减小、刻槽异常、局部氧化 | 外观→X-Ray→开封显微→SEM/EDS |
| 2 | 开路 | 完全无读数 | 膜层断裂、引线/端帽脱开、过应力熔断 | 外观→X-Ray→IV→开封 |
| 3 | 膜层损伤/刻槽缺陷 | 阻值分散、批次性超差 | 刻槽过深/刻穿、膜层厚度不均、激光调阻参数漂移 | 开封+金相显微+SEM |
| 4 | 端帽/引线接触不良 | 阻值跳动、随振动/温度变化 | 端接工艺不良、焊接虚接、热循环疲劳 | X-Ray→拉力/推拉力→切片 |
| 5 | 银迁移 | 绝缘下降、阻值异常、有时伴漏电 | 潮气+电场下银离子迁移 | 显微观察→EDS→绝缘电阻测试 |
| 6 | 硫化/氧化 | 阻值增大、端头变色发黑 | 含硫气氛腐蚀端接层、潮气氧化膜层 | 外观→EDS成分→环境复核 |
| 7 | 机械/热应力损伤 | 裂纹、涂层起泡、开路或漂移 | 弯折、贴装应力、热循环、浪涌热冲击 | 外观→X-Ray→切片→SEM |
使用方法：先在第 1 列找到你的现象，再看第 4 列决定第一步检测。不要跳过前两步直接做 SEM——那是成本高、也容易做无用功的路径。
五、两类读者，两条第一步
如果你是电阻生产厂商的质量/工艺工程师：
失效品大概率指向工艺窗口。优先复核刻槽/调阻工序参数、膜层厚度一致性、端接工艺，并用批次阻值分布做佐证。失效分析报告对你的价值是把"偶发"变成"工序定位"。
如果你是整机厂的硬件/可靠性工程师：
先区分"批次性"还是"个体性"。同批次抽 20–30 只测阻值分布，若分布整体偏移，问题在来料；若仅个体失效，重点查该位置的浪涌、持续功率、潮湿与硫化气氛、贴装应力。先自查再送检，能省掉大量无效检测费。
一个实用判断线：
如果失效样品外观完好、阻值稳定但数量级偏移，优先怀疑膜层/工艺（案例类型）；如果外观有烧痕或读数跳动，优先怀疑过应力或端接。这条线不能替代检测，但能帮你决定"先查工艺还是先查应用"。
华南检测：https://www.gdhnjc.com/
六、什么时候必须做失效分析，什么时候可以先自查
可以先自查、暂不送检的情形：单只样品、外观明显烧毁、电路位置有明确浪涌记录——这类多半是应用过应力，先改电路/选型更划算。
建议尽快做失效分析的情形：
1、同批次多只失效，或阻值分布整体偏移；
2、外观完好但阻值数量级异常（如本文案例）；
3、涉及供应商责任界定、客诉处理、来料放行；
4、产品处于认证/可靠性验证阶段，需要机理结论支撑设计或工艺更改。

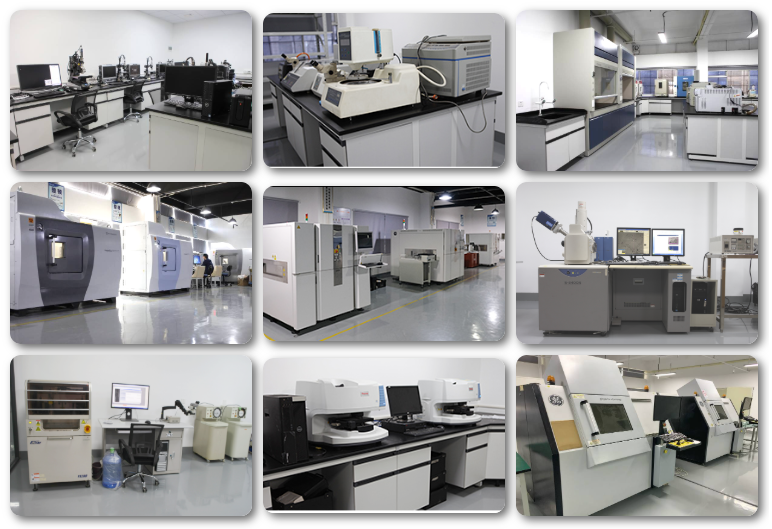

华南检测（广东省华南检测技术有限公司）具备 CNAS/CMA 资质，金属膜电阻失效分析常规周期 1–3 天，可提供外观检查、X-Ray、IV 曲线、开封/切片、SEM/EDS 等组合检测，并出具可用于责任界定与工艺改进的失效分析报告。
七、下一步：把你的不良品信息发给我们，先做免费预判
如果你手里正好有阻值异常或开路的金属膜电阻，不必先决定做全套检测。把以下信息发给我们，可先做一次免费的初步失效模式预判，再决定要不要送检、做哪几项：
1、不良品清晰照片（整体+端头+疑似异常处）；
2、标称阻值与实测阻值（多点复测更好）；
3、失效数量/批次信息、电路中的位置与大致工况；
4、如有，附上整机端异常现象描述。
我们会先告诉你"可能是哪一类、第一步该做什么"，再谈检测——这也是本文想传递的方法论：失效分析的价值在分流，不在堆设备。
八、电阻失效分析常见FAQ
Q1：金属膜电阻阻值变大但没开路，常见原因是什么？
A：优先怀疑膜层有效导电截面减小（刻槽/膜层工艺缺陷）或局部氧化，其次才是端接接触异常。建议外观→X-Ray→开封显微→SEM/EDS 逐级验证。
Q2：金属膜电阻开路一定是过压烧毁吗？
A：不一定。膜层断裂、引线/端帽脱开、机械应力裂纹都可导致开路。外观无烧痕时，应优先排查工艺与机械应力。
Q3：金属膜电阻硫化有什么表现？
A：端头变色发黑、阻值增大，常出现在含硫气氛环境。可用外观+EDS成分分析确认，并复核使用环境。
Q4：失效分析一定要做SEM/EDS吗？
A：不一定。多数案例在前三步（外观、X-Ray、开封显微）即可锁定方向，SEM/EDS用于证实机理和排除外部因素。
Q5：送检需要提供什么？
A：不良品实物、标称与实测阻值、失效数量与批次、电路位置与工况描述。信息越完整，分流越准。
Q6：检测周期多久？
A：华南检测金属膜电阻失效分析常规周期 1–3 天，具体以项目组合为准。
结语：金属膜电阻失效分析真正的门槛，不是设备，而是先分流、再验证的判断顺序。一个 17MΩ 的读数，可能把责任从使用端拉回生产端；一次正确的第一步，能省掉后面所有的无效检测。手里有不良品，欢迎先联系我们广东省华南检测技术有限公司做免费预判。
