微功耗霍尔传感器设计解析：SL353LT 的间歇式供电机制与 BOM 简化实践

电池供电设备的磁位置检测，表面上是"放一颗霍尔传感器"的小事，实际是功耗预算、装配工艺与 BOM 成本的系统工程。水表、燃气表、门磁、便携医疗设备等产品的电池寿命要求动辄数年，任何一颗常驻电流的器件都会被放大审视。本文以霍尼韦尔 SL353LT 微功耗全极霍尔传感器为例，从间歇式供电机制、全极感应设计、推挽输出与非斩波稳定四个维度，深度解析低功耗霍尔传感器的选型与设计要点，供硬件工程师参考。

一、功耗预算视角：间歇式供电机制的价值与边界

SL353LT 的典型工作电流为 1.8μA，占空比低至 0.013%。理解这组参数的关键在于"间歇式供电"的工作方式：器件大部分时间处于深度休眠，仅在采样瞬间短暂唤醒、完成一次磁检测后立即回到休眠状态。平均功耗近似等于工作电流与占空比的乘积——1.8μA 乘以 0.013% 量级，平均电流落在数十纳安量级，对整机功耗预算几乎可以忽略。

这种机制的工程价值需要放在具体场景里看：以智能水表为例，电池寿命目标通常为 6~10 年，主控与通信模块占据了绝大部分功耗预算。位置检测传感器若采用常驻电流的普通霍尔，即便只有几百微安，也会在数年维度上显著消耗电池容量；而 SL353LT 的间歇采样机制，让位置检测环节的功耗成本趋近于零，把宝贵的电池预算释放给真正消耗能量的通信与计算环节。

但间歇式供电有其适用边界：采样唤醒机制决定了它适合不需要高频切换、但需要常年休眠待命的场景——门磁的开关状态、表计的防拆检测、设备门盖的开合检测，动作频率低但待机时间长。如果应用需要连续高频磁检测（例如电机转速测量、编码器应用），则应评估连续工作模式的其他产品。选型的第一步，永远是先确认检测对象的动作频率特征。

量级对比有助于建立直观判断：一颗 3V 纽扣电池容量约 220mAh，位置检测环节平均电流 100nA 时，10 年累计消耗约 8.8mAh，仅占电池容量约 4%；而 1μA 常驻电流 10 年累计消耗达 87.6mAh，占比约 40%。微功耗与普通器件之间数十倍的电流差异，在长寿命产品的时间维度上被放大为电池寿命的质变——这正是水表、燃气表类产品把占空比机制作为硬指标的原因。

图1：霍尼韦尔 SL353LT 微功耗全极霍尔传感器产品图

二、全极感应：把装配错误消灭在器件层

霍尔传感器按感应方式分为单极与全极两类：单极器件仅对特定磁极（通常南极）响应，磁铁极性装反则无法触发；全极器件对北极、南极均可触发感应。SL353LT 采用全极性感应设计，意味着产线装配时无需区分磁铁磁极方向——磁铁任意极性方向安装都能正常触发。

这一特性的价值在量产阶段体现得非常直接：门磁、门盖检测等"磁铁+传感器"成对安装的场景，磁铁极性装反是很常见的装配错误之一，且往往要到整机测试环节才暴露。全极设计把这类错误从工艺层面直接消除，减少返工与调试成本，同时简化来料管控——同一批磁铁无需分极性使用。

需要注意的边界是：全极设计免除的是极性约束，不是距离约束。SL353LT 典型触发磁场为 ±60 高斯，磁铁选型与安装间隙仍需按实际触发距离核算，必要时用高斯计实测安装位置的磁场强度，留出足够的触发裕量。

图2：微功耗间歇式供电机制示意

三、BOM 视角：推挽输出与非斩波设计的减法价值

推挽式输出的输出级可以主动拉高与拉低，无需外部上拉电阻即可驱动后级电路。对开漏输出型霍尔而言，上拉电阻是必选的外围器件；SL353LT 的推挽输出省掉了这一项，外围电路更精简，PCB 布板空间也相应释放。批量产品的物料清单里少一颗电阻，意味着采购项、贴片料站与来料检验项各减一项，长期收益可观。

非斩波稳定设计是另一项 BOM 减法：斩波稳定型霍尔通过内部斩波调制消除失调漂移，但会在输出端引入斩波噪声，通常需要外部滤波元件配合使用；SL353LT 的非斩波设计无斩波噪声，省去配套滤波元件，进一步减少 BOM 物料数量。当然，非斩波与斩波各有取舍——斩波方案的失调稳定性更强，适合高精度检测场景；SL353LT 面向的是开关量位置检测，非斩波方案在精度需求与物料成本之间取得了更优的平衡。

四、电气与封装规格核对

供电方面，2.2V~5.5V 宽电压范围覆盖纽扣电池、两节干电池与锂电池直供等常见电池供电轨，无需额外稳压；工作温度 -40℃~85℃，覆盖户外表计（低温）与家电内部（高温）等环境，高低温环境下磁检测性能保持稳定。输出逻辑与主控对接时，需确认推挽输出的高电平与主控 GPIO 输入电平的兼容性，以及休眠唤醒时序与主控采样窗口的配合。

封装方面，SOT-23 微型贴片封装配合卷带包装，适配 SMT 自动化贴装，适合大批量工业化生产；小封装在紧凑型产品（如便携医疗设备、IoT 传感节点）中占位友好，布局时注意磁敏感方向与磁铁运动轨迹的对准。

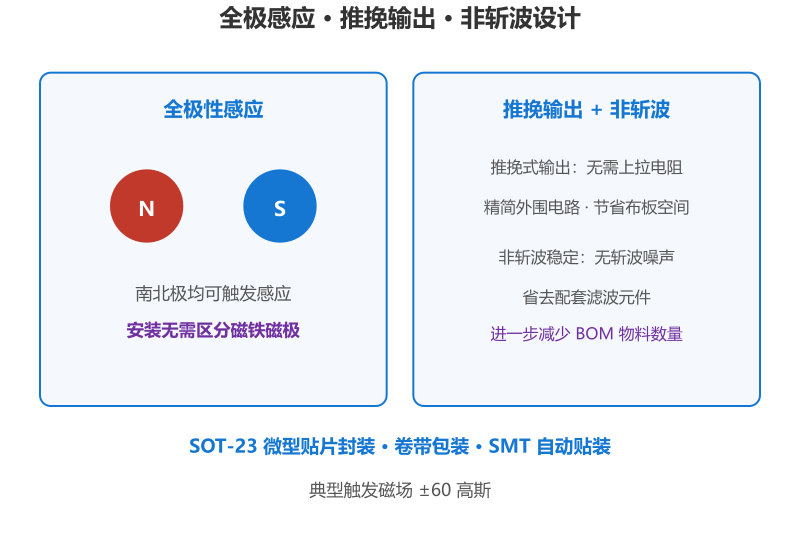

图3：全极感应与推挽输出特性示意

五、典型应用与验证案例

SL353LT 的典型应用集中在电池供电场景：智能水表燃气表（防拆与计量联动检测）、安防门磁（门窗开关状态检测）、便携医疗设备（部件到位检测）、家电门盖检测（冰箱、洗衣机门状态）、物联网无线传感终端（低功耗节点状态感知）。这些场景的共同特征是：动作频率低、待机时间长、对电池寿命敏感。

落地验证案例：东莞市某厨房设备有限公司商用电磁炉电流检测项目中，方案匹配 SL353LT 霍尔传感器，完成场景化选型、实验室电流校准与抗干扰验证，最终实现电流检测精度提升 90%，高温高湿环境故障率降低 95%，采购周期缩短至 1-2 天，成本降低 18%，产品良品率达 99.7%。该案例说明：低功耗器件经过实测验证与系统级校准，在强干扰的家电场景中同样可以交出可靠数据——选型的正确性，最终要靠实验室数据背书。

六、选型决策清单

1. 动作频率确认：低频开关量检测（门磁、到位、防拆）适合 SL353LT 的间歇采样机制；连续高频检测需另选连续工作型号。

2. 磁场与距离核算：±60 高斯典型触发磁场，磁铁选型与安装间隙需实测确认，全极设计免除极性约束但不免除距离约束。

3. 供电与接口核对：2.2V~5.5V 宽电压直接对接常见电池轨；推挽输出与主控 GPIO 电平兼容性、休眠唤醒时序需在原理图阶段确认。

4. BOM 与装配评估：推挽输出省上拉电阻、非斩波设计省滤波元件；SOT-23 卷带封装适配 SMT 产线，全极设计简化磁铁装配。

作为霍尼韦尔传感器核心代理，元器猫对 SL353LT 常备现货库存，可提供规格解读、选型匹配与样品快速交付。如需获取 SL353LT 完整规格书或申请样品测试，可在百度搜索「元器猫」进入官网查询。把器件层面的微功耗能力选对，长待机产品的续航目标才有实现的根基。

七、常见问题

Q：SL353LT 的平均功耗怎么估算？平均电流≈工作电流×占空比，1.8μA×0.013% 量级落在数十纳安区间；实测时可串联微安表在休眠与采样两个状态分别计量后加权。

Q：全极霍尔会不会误触发？触发条件仍是磁场强度阈值（±60 高斯典型值），全极只是同时响应 N/S 两个极性方向；正确核算磁铁与安装距离即可避免误触发。

Q：非斩波设计会影响稳定性吗？非斩波无斩波噪声、省滤波元件，适合开关量检测；对失调漂移要求更高的精密测量场景，可评估斩波稳定型号并按需求取舍。

Q：样品周期长吗？元器猫对 SL353LT 常备现货库存，样品交付速度快，可配合规格解读与选型匹配快速启动验证。
