产品介绍｜新一代CAE2500/CAE2600/CAE2700：12 位 4 / 2 / 1Gsps 高速ADC

奇历士推出新一代量产版高速ADC- CAE2500/CAE2600/CAE2700，现有12位分辨率、4GSPS/ 2GSPS/ 1GSPS三款采样率规格，模拟输入带宽>2GHz，三款产品的功耗分别为1.9W/1.66W/1.36W，较国际同类产品ADC12DJ1600、ADC12DJ800、AD9625功耗低30%以上。

CAE2X00系列芯片凭借其高采样率和卓越的性能，为国内高端示波器、频谱分析仪、高速数据采集卡、UHF局放监测、宽带通信系统、卫星通信、软件定义无线电(SDR)等行业的技术升级和产品创新提供强有力的支持。

CAE2200至CAE2700六款型号硬件脚位完全兼容，可根据需求灵活选型。

CAE2500/2600/2700产品简介

CAE2500 / CAE2600 / CAE2700 是一款 12 位，高速射频采样模数转换器 (ADC)，单通道模式下的最大采样率为 4GSPS / 2GSPS / 1GSPS，双通道模式下每个通道的最大采样率为 2GSPS / 1GSPS / 0.5GSPS。

单通道或者双通道工作模式可在线编程配置，可用于开发灵活的硬件，以满足高通道数或宽瞬时信号带宽应用的需求。

CAE2500 / CAE2600 / CAE2700采用高速 JESD204B输出接口，工作温度（结温）支持-40 to 115°C，芯片封装为 FCBGA196 (12mm x 12mm) 。

功能框图

产品特性

• 分辨率Resolution: 12-bit, 无失码 (no missing code)

• 采样率Sample Rate:

CAE2500: 4Gsps(单通道),2Gsps(双通道)

CAE2600: 2Gsps(单通道), 1Gsps(双通道)

CAE2700: 1Gsps(单通道), 0.5Gsps(双通道)

• 通道数Channel: 1 或 2

• 输入电压 范围[Vpp,diff]: 0.8V (typ)，1V (max)

• 模拟输入带宽 : >2 GHz

• 信噪比 SNR:

CAE2500 : 51.2 dBFS (0.8Vpp)

CAE2600 : 53.4 dBFS (1Vpp)

CAE2700 : 54.1 dBFS (1Vpp)

• 无杂散动态范围 SFDR:

CAE2500 : 64.3 dBc (0.8Vpp)

CAE2600 : 72.5 dBc (1Vpp)

CAE2700 : 75.6 dBc (1Vpp)

• 有效位 ENOB:

CAE2500 : 8.2b (0.8Vpp)

CAE2600 : 8.6b (1Vpp)

CAE2700 : 8.7b (1Vpp)

• 6-16通道JESD204B输出，最大通道速率16Gbps，支持8b/10b 编码， 支持子类1确定性延迟

• 可选数字下变频器(DDC)：可选滤波

• 模拟输入通道过压保护

• 片内温度二极管

• 低功耗: CAE2500 1.9W, CAE2600 1.66W, CAE2700 1.36W

• 工作温度（结温）：-40 to 115°C

• 封装: FCBGA196 (12mm x 12mm)

典型性能（CAE2500)

图 1. FFT at Fin = 180MHz, 4GSPS (0.8Vpp FS, -1 dBFS)

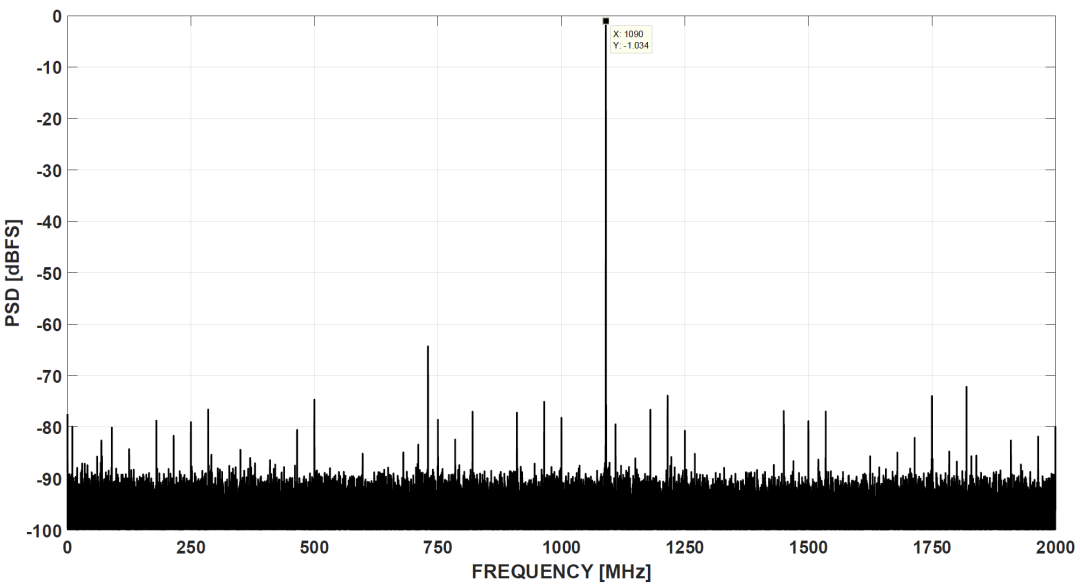

图 2. FFT at Fin = 1.09GHz, 4GSPS (0.8Vpp FS, -1 dBFS)

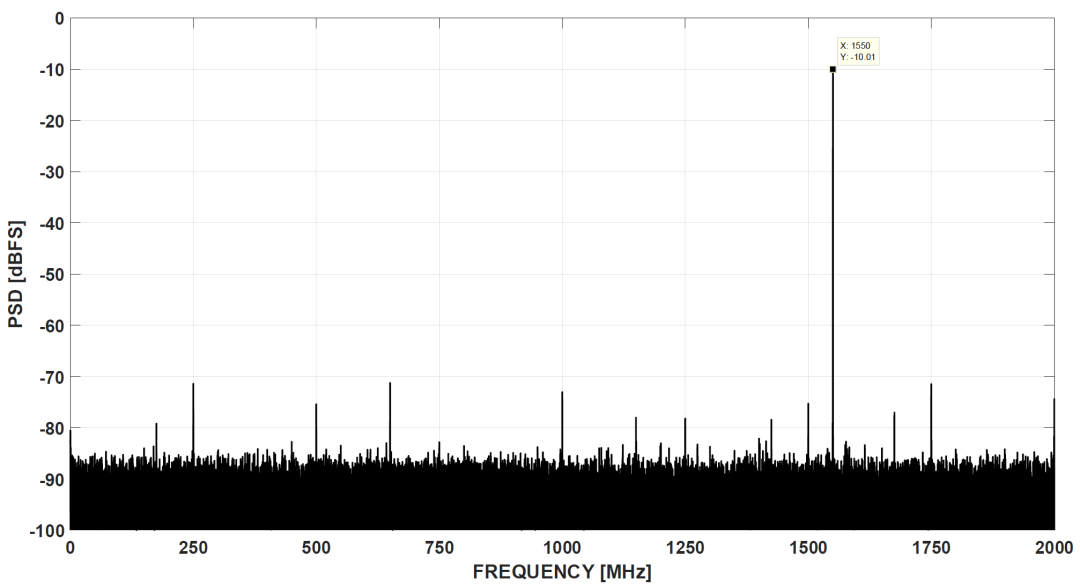

图 3. FFT at Fin = 1.55GHz, 4GSPS (0.8Vpp FS, -1 dBFS)

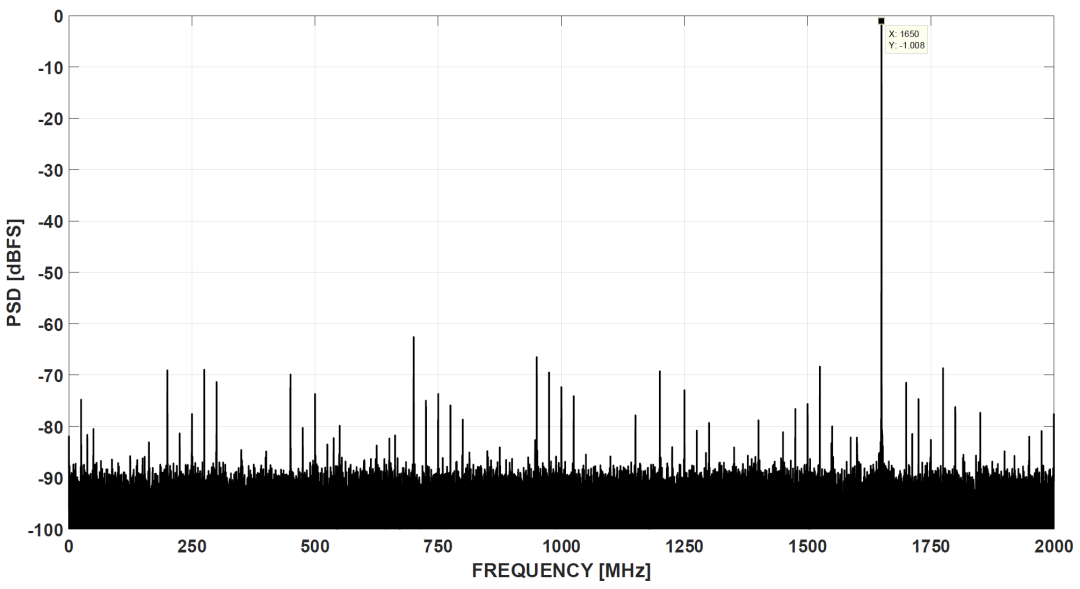

图 4. FFT at Fin = 2.35GHz, 4GSPS (0.8Vpp FS, -1 dBFS)

应用

• 示波器和频谱分析仪 • 高速数据采集卡/数字化仪 • UHF局放监测

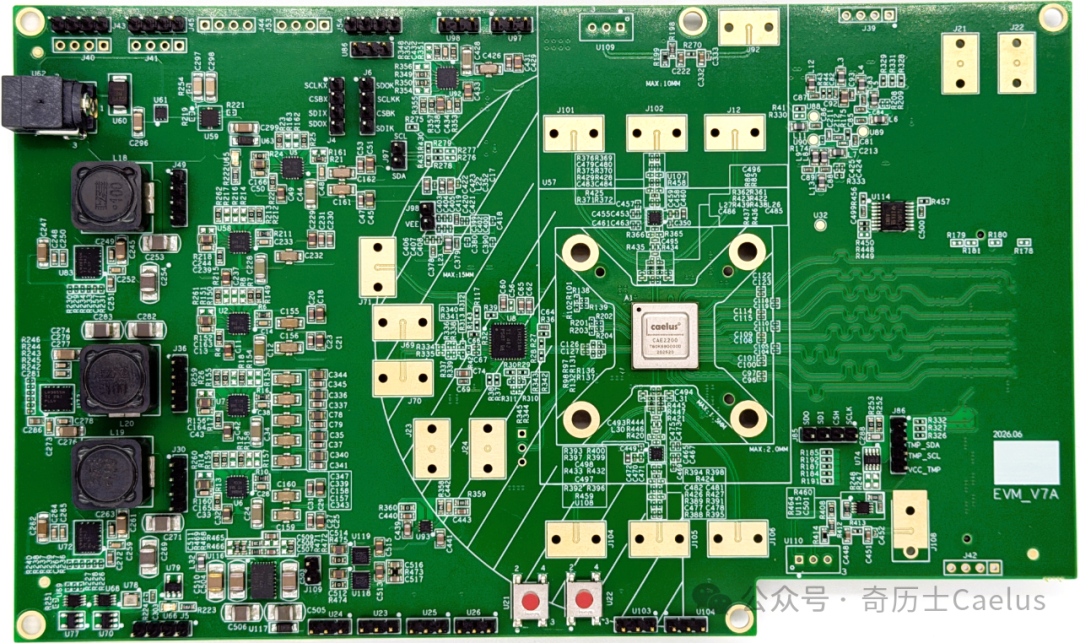

• 宽带通信系统 • 射频采样软件定义无线电 (SDR) • 卫星通信评估板
