润石科技推出单通道14位80MSPS模数转换芯片RS1525

RS1525是一款14位的单通道A/D转换芯片，采用Pipeline架构设计,集成高性能采样保持电路与高精度电压基准源。RS1525采用单端时钟输入，控制内部全部转换周期。内置占空比稳定电路可补偿大范围时钟占空比波动，全程保持ADC优异的动态性能。数字输出数据支持偏移二进制码或二进制补码两种格式；最高转换速率支持80MSPS。

RS1525工作电压支持2.7V至3.6V，14位并行数据输出接口，搭配独立的数字输出驱动电路，可兼容2.5V或3.3V逻辑接口。RS1525内置差分基准缓冲器，可以由外部输入正基准、负基准来决定ADC内核的输入量程，内部集成的基准电源可配置为0.5V或1.0V，也可在该区间自定义调节。

该芯片对标AD9245的参数指标设计，并根据工艺和用户具体应用做了适当的优化和取舍，在工艺满足的前提下尽可能提升参数性能，以使其能满足更多的应用场景，真正做到兼容替换。

其主要特性：

Ø单通道，14位，最高80MSPS；

Ø低功耗：360mW @ 80MSPS

Ø集成基准参考电压和采样保持

ØSNR=72.3dB

Ø2Vpp模拟输入电压范围

Ø单电源3V工作，支持2.7V~3.6V电压范围

Ø待机功耗1.0mW

Ø失调误差: ±0.4%FS

Ø增益误差: ±1%FS

Ø内置占空比稳定电路

Ø二进制补码与偏移码输出

Ø工业级工作温度范围：-40°C ~ 85°C。

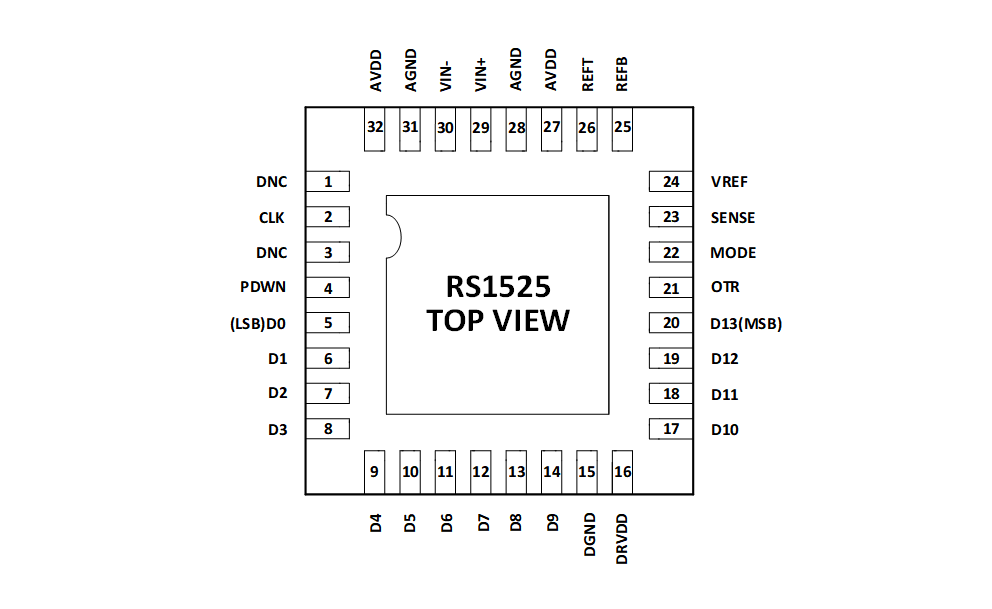

RS1525封装和管脚定义

RS1525采用QFN5X5-32 封装，管脚定义完全兼容AD9245，欢迎各界工程师朋友到官网申请样品评测。
